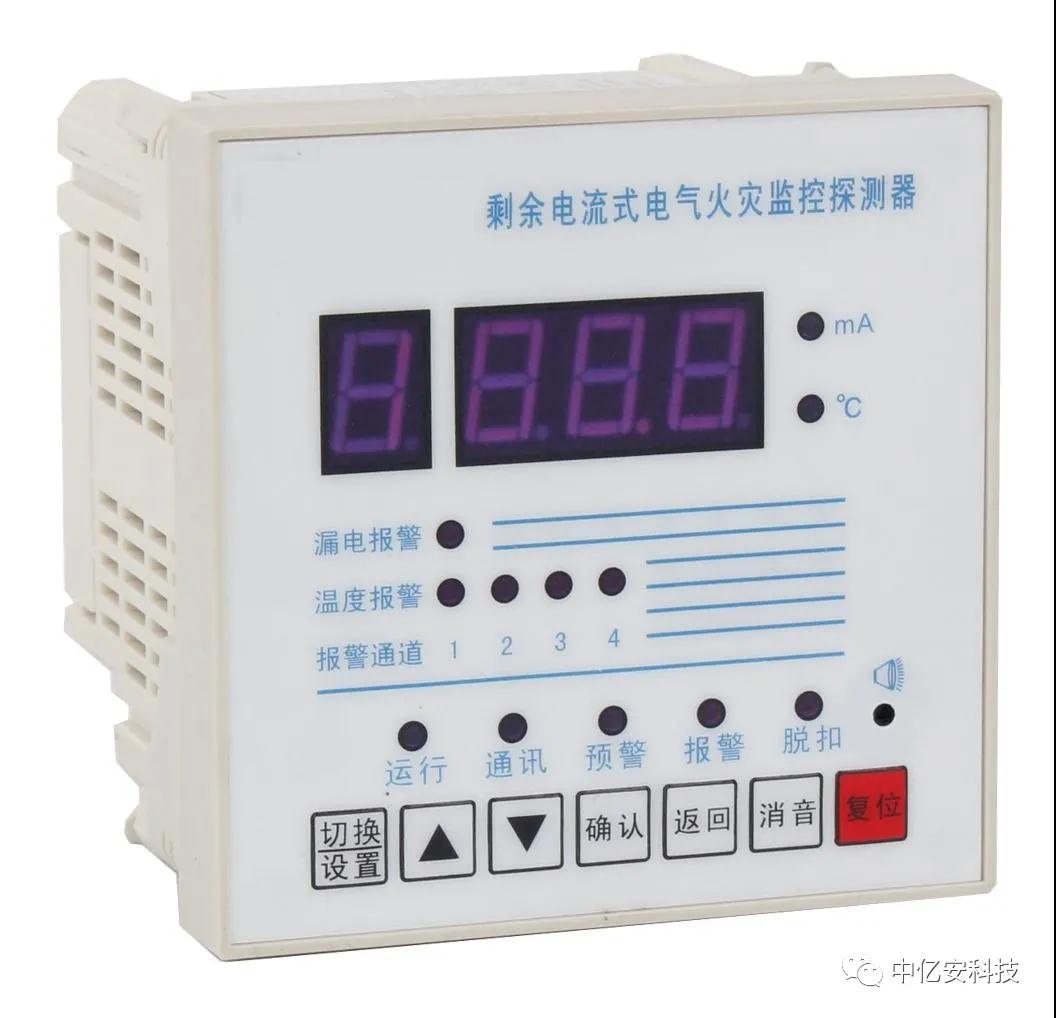

1. 剩余電流式電氣火災監控探測器主要安裝于建筑、工業等低壓配電TN、TT系統。其剩余電流保護功能適用于TN-C-S系統、TN-S系統及局部TT系統，不宜設置在IT系統的配電線路和消防配電線路中。
2. 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
3. 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄露電流大于500mA時，宜在下一級配電柜（箱）設置。
4. 電氣火災監控系統應符合《剩余電流動作保護裝置的安裝和運行》GB13955。為了避免大面積停電，應采用分級保護，即電源端或分支線路上的剩余電流保護裝置應與末端的剩余電流保護裝置的動作特性應當協調配合，從而實現具有動作選擇性的分級保護。
一般情況下，在電源進線端或分支主回路上，應選用低靈敏度延時型的剩余電流保護裝置。而在末端，剩余電流動作值I△n＜30mA，額定動作時間Tn＜0.1s，主要用于防人身觸電保護，與電氣火災監控系統是互補關系。建筑各樓層總進線處可安裝一臺或若干臺該探測器，但應根據正常泄漏電流大小，正確設定動作參數。一般總進線處的剩余電流為200~500mA。重要負荷：包括消防、安防、應急電源、通道照明線路及不允許斷電的場所，根據GB139554.6規定，應將探測器設置為報警方式保護；在采集漏電電流、過電流等信號，超過報警值時，只發出聲光報警信號，不切斷電源，同時將采集的信號通過總線方式，傳送到控制中心，可設置手動斷電模式，既保證了用電安全，又保證了供電的不間斷性。

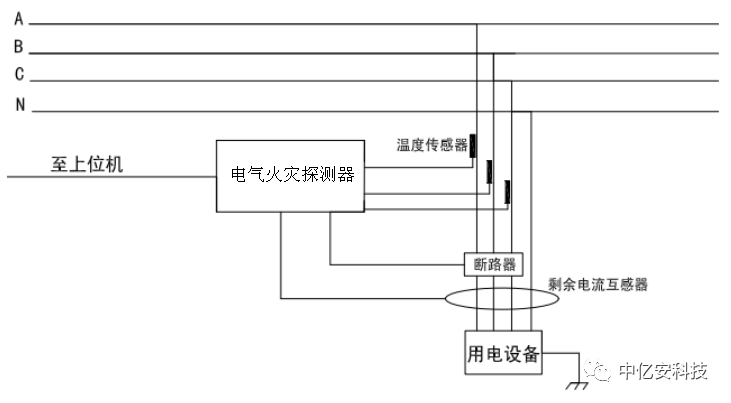

5. 剩余電流互感器可安裝在斷路器的進線端或出線端。安裝時，必須嚴格區分N線和PE線，N線應通過剩余電流火災監控系統的剩余電流互感器。通過探測器的剩余電流互感器的N線不得作為PE線，不得重復接地或接設備外露可接近導體。PE線不得介入電氣火災監控裝置。
裝設了剩余電流式電氣火災監控探測器的支路，其工作零線只能作為本回路的零線，禁止與其它回路工作零線相連，其它線路或設備也不能借用已采用剩余電流保護器后的線路或設備的工作零線。
6. 安裝完畢后應由專業技術人員設定參數符合現場實際要求，同時要進行操作實驗，保證探測器的正常運行。
